Ohjeet

1.

Merkitse jäteastiakatoksen paikka ja poista mahdollinen ruohikko ja ruokamulta.

2.

Kaiva paikat valmiille pilareille tai vala pilarit itse, niin että tolppakengät tulevat paikalle, jossa tolppien tulee olla. Ole huolellinen ja mittaa kaikki välit sekä lävistäjät.

3.

Sahaa 95×95 puutavarasta kolme 2100mm pitkää tolppaa, kolme 1900mm pitkää tolppa ja kaksi 2000mm pitkää tolppa, sahaa jokaiseen tolppaan yksi 45×145 mittainen lovi.

4.

Nosta tolpat pystyyn ja käytä tukia, niin että tolpat seisovat suorina koko ajan, käytä vatupassia tarkistaaksesi niiden suoruuden. Kolme 2100mm pitkää tolppaa sijoitetaan eteen, 2000 mm pitkät tolpat sijoitetaan keskelle ja 1900mm pitkät tolpat taakse. Huomioi, että lovien on oltava ulospäin. Kiinnitä 6×40 ruuveilla.

5.

Sahaa kolme 45×145 palkkia pituuteen 3260mm, kiinnitä ne loviin 5×80 ruuveilla.

6.

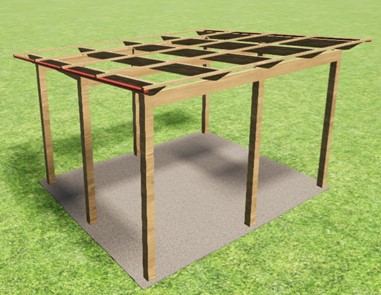

Sahaa viisi 3275mm pitkää kattopalkkia 45×120 puutavarasta. Katkaise päät vinosti saadaksesi kevyemmän ilmeen etu- ja takareunaan. Kiinnitä kattopalkit edellisessä kohdassa kiinni ruuvaamiisi palkkeihin, käytä 4,8×40 ruuvia. Aseta kattopalkit tasaisin välein koko katon yli.

7.

Nyt on ruodelautojen aika. Sahaa 25×48 puutavarasta viisi 3660mm pitkää ruodetta. Ruuvaa kiinni ruodelaudat, yksi etu- ja takareunaan, yksi keskelle ja kaksi muuta niiden väliin. Käytä 4,5×50 ruuveja.

8.

Sahaa vielä kaksi 3275mm pitkää ruodelautaa, ruuvaa kiinni päätyihin ruodelautojen alapuolelle.

9.

Asenna peltikatto, ruuvaa kiinni 4,8x35mm kateruuveilla.

10.

Sahaa 45×45 puutavarasta neljä 1605mm pitkää ruuvirimaa, kaksi 1750mm pitkää ruuvirimaa, neljä 1850mm pitkää ruuvirimaa, kaksi 1950mm ja kaksi 1805mm pitkää ruuvirimaa. Sinulla tulee nyt olla yhteensä 14 rimaa. Ruuvaa ne kiinni 150mm maan pinnasta tolppien sisäpuolelle. Huomioi, että kahden tolpan väliin ei tule ruuvirimoja.

11.

Mittaa kuinka pitkät julkisivulaudat tarvitset ja päätä minkälaisen julkisivun haluat. Mallissa olemme käyttäneet 22×100 ja 22×45 yhdistelmää. Jokaisen 22×100 laudan välissä on 6 mm rako ja 22×45 laudan välissä on 10mm rako.

Mallissa olemme käyttäneet 30 kpl 1200mm pitkää lautaa ja 38 kpl 1450mm pitkää lautaa. Nämä laudat ovat 22×100 puutavarasta. Olemme käyttäneet 70 kpl 1200mm pitkää ja kolme 1490mm pitkää 22×45 lautaa.

12.

Päällystä katto 22×120 laudoilla, sahaa kaksi 3700mm pitkää palaa ja kaksi 3275mm pitkää palaa.

13.

Jos valitset mallissa jäteastiasuojan etupuolella olevan koristepaneelin, sahaat kaksi 45×45 tolppaa pituuteen 2010mm ja vielä kaksi pituuteen 400mm. Ruuvaa nämä palat yhteen niin että ne muodostavat suorakaiteen. Lyhyet palat ruuvataan kiinni tolppien ylä- ja alapuolelle.

Ruuvattuasi suorakaiteen sahaat 22 kpl 300 mm pitkää palaa 22×45 puutavarasta. Ruuvaa nämä kiinni suorakaiteen sisäpuolelle, niin että jokaisen palan välissä on 50 mm. Ruuvaa tämän jälkeen elementti kiinni seinään ja niin että se osittain peittää oviaukon.

14.

Alustaan voit valita esimerkiksi laattoja tai soraa

Piirustukset

Tarvikelista

Valmiit mitatSahattu puutavara (mm)LukumääräPuutavaran varastopituus (mm)
Betonipilareja500mm/4’’8
Tolppia95x9521003P=4200 4kpl
19003
20002
Kattopalkkeja45x14532603P= 3600 3kpl
Ruodelautoja25x4836605
32752
Ruuvirimoja45x4516054P=4000 7kpl
17502
18504
18052
19502
Julkisivulautoja 22x100120030P=4000 19kpl
145038
Julkisivurimoja 22x45120070L=4000 25
14903
Otsalautoja22x12037002P=4000 4kpl
45x452
Koristepaneeli45x4520102P=4000 2kpl
4002
22x4530021P=4000 2kpl
KattopeltiäSuun. 13 m²
PuuruuvejaRST 6x40
PuuruuvejaRST 5x80
PuuruuvejaRST 4.8x40
PuuruuvejaRST 4,5x50
TerassiruuvejaRST 4,2x42
Kateruuveja4,8x35

Huomioi, että tarvikemääriin sisältyy 20-25% hävikki.

Muista valita oikea puutavara, valitse painekyllästettyä suurelle kosteudelle altistuville pinnoille tai, jos valitset jättää puutavarasi ilman pintakäsittelyä.

Suosittelemme myös, että mittaat itse puutavaran pituudet ennen sahaamista, sinun rakenteesi mitat voivat poiketa rakennusohjeen mitoista.
