Ohjeet

1.

Sahaa 75×75 puutavarasta kaksi 1600mm pitkää tolppaa ja kaksi 1800mm pitkää tolppaa, sahaa yksi 50×100 lovi kaikkiin tolppiin.

2.

Paina aitatolppien ankkurit maahan, niin että niiden väli lyhyellä sivulla on 900 mm ja pitkällä sivulla 1400mm. Tarkista, että ankkurit ovat suorassa ja samalla korkeudella. Aseta tolpat ankkureihin ja huomioi, että lovien on oltava ulospäin. Tarkista, että tolpat ovat suorassa ja ruuvaa tolpat kiinni ankkureihin.

3.

Sahaa 50×100 puutavarasta kaksi 1550mm pitkää palkkia, ruuvaa ne kiinni loviin.

4.

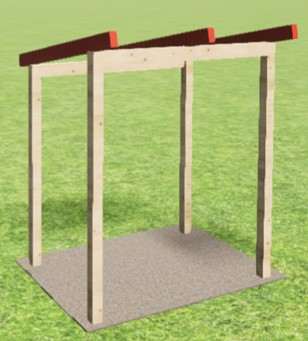

Sahaa 50×100 puutavarasta kolme 1850mm pitkää kattopalkkia. Ruuvaa ne kiinni palkkien päälle, yksi kumpaankin reunaan ja yksi keskelle.

5.

Sahaa 22×200 puutavarasta 15 kpl 1850mm pitkää palaa. Ruuvaa nämä tiiviisti yhteen katolle. Levitä päälle kattohuopa, aloita alhaalta ja työskentele ylöspäin.

6.

Sahaa 48×48 puutavarasta neljä 900mm pitkää palaa yksi 1400mm pitkä pala. Ruuvaa alimmat palat 150 mm:n korkeuteen maan pinnasta, kaksi ylintä palaa tulee 1500mm korkeudelle.

7.

Sahaa 48×48 puutavarasta neljä 1300mm pitkää palaa. Ruuvaa kaksi näistä kiinni lyhyiden sivujen keskelle, kaksi muuta ruuvataan kiinni pitkälle sivulle 435mm etäisyydelle toisistaan, sekä sama mitta palkin ja tolpan välissä.

8.

Sahaa 48×48 puutavarasta kahdeksan suun. 430mm pitkää palaa ja kuusi suun. 435 pitkää palaa (mittaa itse kuinka pitkiä niiden on oltava, pituus voi vaihdella riippuen siitä, mihin sijoitit edellisen kohden palkit). Nämä ruuvataan kiinni, niin että muodostuu ruudukko. Lyhyemmät palat tulevat lyhyille sivuille ja pidemmät palat pitkälle sivulle. Katso kuvasta mitä mittoja sinun on noudatettava.

9.

Sahaa 18×95 raakapontista 30 kpl 900 mm pitkää palaa ja 15 kpl 1400mm pitkää palaa. Naulaa nämä kiinni jäteastiakatoksen sisäpuolelta. Jokaiselle lyhyelle sivulle tulee 15 palaa ja pitkälle sivulle 15 palaa. Paneelipalojen on peitettävä koko ruudukko.

10.

Sahaa 22×120 puutavarasta kaksi 1890mm pitkää ja kaksi 1470mm pitkää otsalautaa. Ruuvaa ne kiinni katon ympärille.

11.

Piirustukset

Tarvikelista

Valmiit mitatSahattu puutavara (mm)LukumääräPuutavaran varastopituus (mm)
Aitatolppien ankkureita77x774
Tolppia75x7518002P=4000 2kpl
16002
Palkkeja50x10015502P=4000 1kpl
Kattopalkkeja50x10018503P=4000 2kpl
Kattolautoja tai raakaponttia22x100185015P=4000 8kpl
Seinärunko/ruudukko48x489004
14001
13004
4308
4356
Raakaponttia18x9590030
140015
Otsalautoja22x10018902P=4000 2kpl
14702
KattohuopaaSuun. 3,5m²
Huopanauloja20mm
RuuvejaRHS 5x90, RHS 4x50
RuuvejaLankanaula 100x3,4 4’’

Huomioi, että tarvikemääriin sisältyy 20-25% hävikki.

Muista valita oikea puutavara, valitse painekyllästettyä suurelle kosteudelle altistuville pintoille tai, jos valitset jättää puutavarasi ilman pintakäsittelyä.

Suosittelemme myös, että mittaat itse puutavaran pituudet ennen sahaamista, sinun rakenteesi mitat voivat poiketa rakennusohjeen mitoista.
