Ohjeet
Sahaa 75×75 puutavarasta kaksi 1500mm pitkää tolppaa ja kaksi 1450mm pitkää tolppaa, sahaa yksi 50×100 lovi kaikkien tolppien yläpäähän.
Paina neljä aitatolppien ankkuria maahan niin että niiden väli lyhyellä sivulla on 900 mm ja pitkällä sivulla 1400mm. Aseta tolpat ankkureihin ja tarkista, että tolpat ovat suorassa. Ruuvaa tolpat kiinni ankkureihin. Huomioi, että lovien on oltava ulospäin.
Sahaa 50×100 puutavarasta kaksi 1550mm pitkää palaa, ruuvaa ne kiinni loviin, jotka sahasit tolppiin.
Sahaa 75×75 puutavarasta neljä 900mm pitkää palaa ja yksi 1400mm pitkä pala. Ruuvaa kiinni kaksi lyhyemmistä palkeista ja pitkä palkki 200mm korkeudelle maan pinnasta mitattuna. Loput kaksi 900mm pitkää palkkia ruuvataan kiinni yläpäähän lyhyen sivun tolppien väliin, yksi kummallekin lyhyelle sivulle.
Sahaa 50×100 puutavarasta neljä 1050mm pitkää kattopalkkia. Ruuvaa ne kiinni aikaisemmin kiinni ruuvaamiesi vaakasuorien 50×100 rimojen päälle. Yksi palkki kummallekin sivulle ja kaksi muuta 400mm sisään sivuista. Katon kaltevuus tulee olemaan 3°.
Sahaa 22×100 puutavarasta 30 kpl 1050mm pitkää julkisivulautaa ja 19 kpl 1595mm pitkää lautaa. Ruuvaa tai naulaa kiinni laudat, aloita 200mm:n korkeudella tolpan päästä. Mallissa jokaisen laudan välissä on 7mm:n rako. Aloita ruuvaamalla kiinni laudat yhdellä lyhyellä sivulla, tee sen jälkeen pitkä sivu ja viimeisenä toinen lyhyt sivu. Pari lautaa tulee jäämään yli, nämä käytetään kohdassa 9.
Sahaa 22×100 puutavarasta 11 kpl 1550mm pitkää palaa. Ruuvaa ne kiinni kattopalkkien yläpuolelle, niin että ne muodostavat sileän katon. Lautojen väliin ei tule rakoja
Sahaa 50×100 puutavarasta kaksi 100mm pitkää palaa ja kaksi 150mm pitkää palaa. Sahaa niin että jokaisen palan yhteen päähän tulee 87° kulma. Ruuvaa palat kiinni, niin että kulma tulee alaspäin vasten kattoa. Jokaisen kattokulman kohdalla tulee olla yksi pala, ruuvaa ne kiinni juuri kiinni ruuvaamiisi kattolautoihin.
Sahaa 22×100 puutavarasta 22 kpl 100mm pitkää palaa ja kolme kpl 1590mm pitkää palaa. Ruuvaa lyhyet palat jäteastiakatoksen etupuolelle. Niiden tulee peittää 75×75 tolpat, noudata samaa linjaa kuin muissa julkisivulaudoissa. Paloja tulee olla 11 per sivu. Ruuvaa nyt kiinni myös laudat, jotka jäivät käyttämättä kohdassa 6. Tarvitset myös 22×100 puutavarasta neljä 1595mm pitkää lautaa jäteastiakatoksen etupuolelle.
Levitä vedenpitävä kerros kattolautojen päälle esim. vedenpitävästä kalvosta ja peitä otsalautojen sisäpuoli, pane päälle kerros Platon mattoa, mutta ainoastaan pohjalle ja lopuksi kerros kuitukangasta.
Täytä korkeinta 5 senttimetrin kerros kevytsoraa (leca), sora toimii kuivatuksena. Levitä päälle 5-10cm kerros turvemultaa.
Nyt on istuttamisen aika, voit hakea inspiraatiota katsomalla vinkkejä viherkatolle sopivista kasveista viereisestä kuvasta.

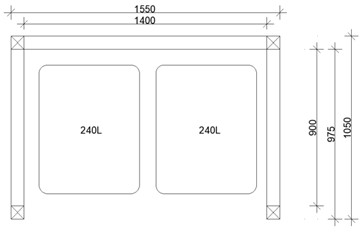

Piirustukset
Tarvikelista
| Valmiit mitat | Sahattu puutavara (mm) | Lukumäärä | Puutavaran varastopituus (mm) | |
|---|---|---|---|---|
| Tolppia | 75x75 | 1500 | 2 | P=4000 2kpl |
| 1450 | 2 | |||
| 100 | 4 | |||
| Aitatolppien ankkureita | 77x77 | 4 | ||
| Palkkeja | 50x100 | 1550 | 2 | P=4000 1kpl |
| Seinärunko | 75x75 | 900 | 4 | P=4000 3kpl |
| 1400 | 4 | |||
| Kattopalkkeja | 50x100 | 1050 | 4 | P=4000 2kpl |
| Julkisivulautoja | 22x100 | 1050 | 30 | P=4000 20kpl |
| 1595 | 19 | |||
| 100 | 22 | |||
| Kattolautoja tai raakaponttia | 22x100 | 1550 | 11 | P=4000 6kpl |
| Ruuveja | RST 5x90, RST 4x50 | |||
| Platon matto | Suun. 2m² | |||
| Vedenpitävä kerros | Suun. 3m² | |||
| Kuitukangas | Suun. 2m² | |||
| Kevytsoraa | Suun. 0,07. m³ | |||
| Turvemultaa | Suun. 0,13 m³ |
Huomioi, että tarvikemääriin sisältyy 20-25% hävikki.
Muista valita oikea puutavara, valitse painekyllästetyt pinnat suurelle kosteudelle altistuville pinnoille tai, jos valitset jättää puutavarasi ilman pintakäsittelyä. Älä käytä painekyllästettyä puutavaraa katon kukkalaatikkoon.
Suosittelemme myös, että mittaat itse puutavaran pituudet ennen sahaamista, sinun rakenteesi mitat voivat poiketa rakennusohjeen mitoista.
